Tiefenerder Ø20mm V4A Edelstahl Set mit Schlagspitze, Schelle, SDS Max Kopf

Tiefenerder Ø 20 mm V4A Edelstahl – Varianten-Set mit Zubehör

Professionelle Erdungssets für Blitzschutz & Erdungsanlagen – in verschiedenen Längen wählbar

Dieses hochwertige Tiefenerder-Set aus rostfreiem V4A Edelstahl (1.4401 / 1.4404) ist ideal für Erdungs- und Blitzschutzanlagen geeignet. Alle Komponenten entsprechen der europäischen Norm DIN EN 62561 sowie EN 62305.

Die Staberder bestehen aus massivem Edelstahl Ø 20 mm, sind über zugfeste Rändelzapfen verbindbar und lassen sich mit beliebig vielen Verlängerungen ergänzen. Je nach Auswahl im Menü enthält das Set zusätzlich eine Anschluss-Schelle, eine Kreuzklemme, einen SDS Max Schlagkopf und/oder eine feuerverzinkte Schlagspitze aus Stahl – ideal für das Einschlagen des ersten Erders.

Eigenschaften & Vorteile:

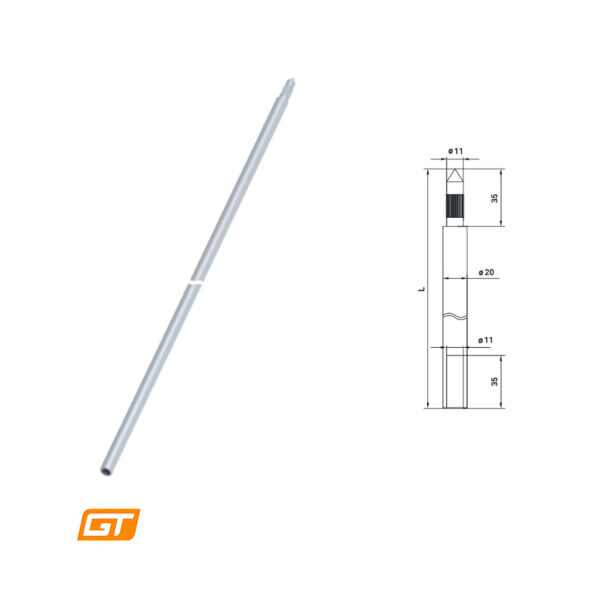

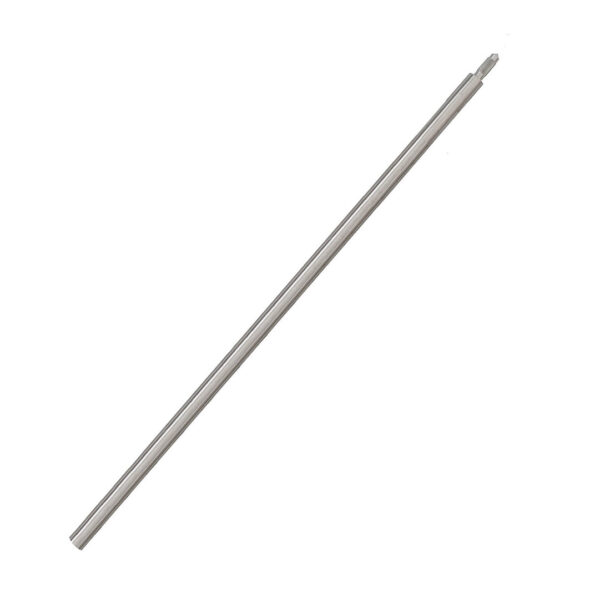

• Material Tiefenerder: V4A Edelstahl (1.4401/1.4404), Ø 20 mm Vollmaterial, Länge je Stab 1000 mm

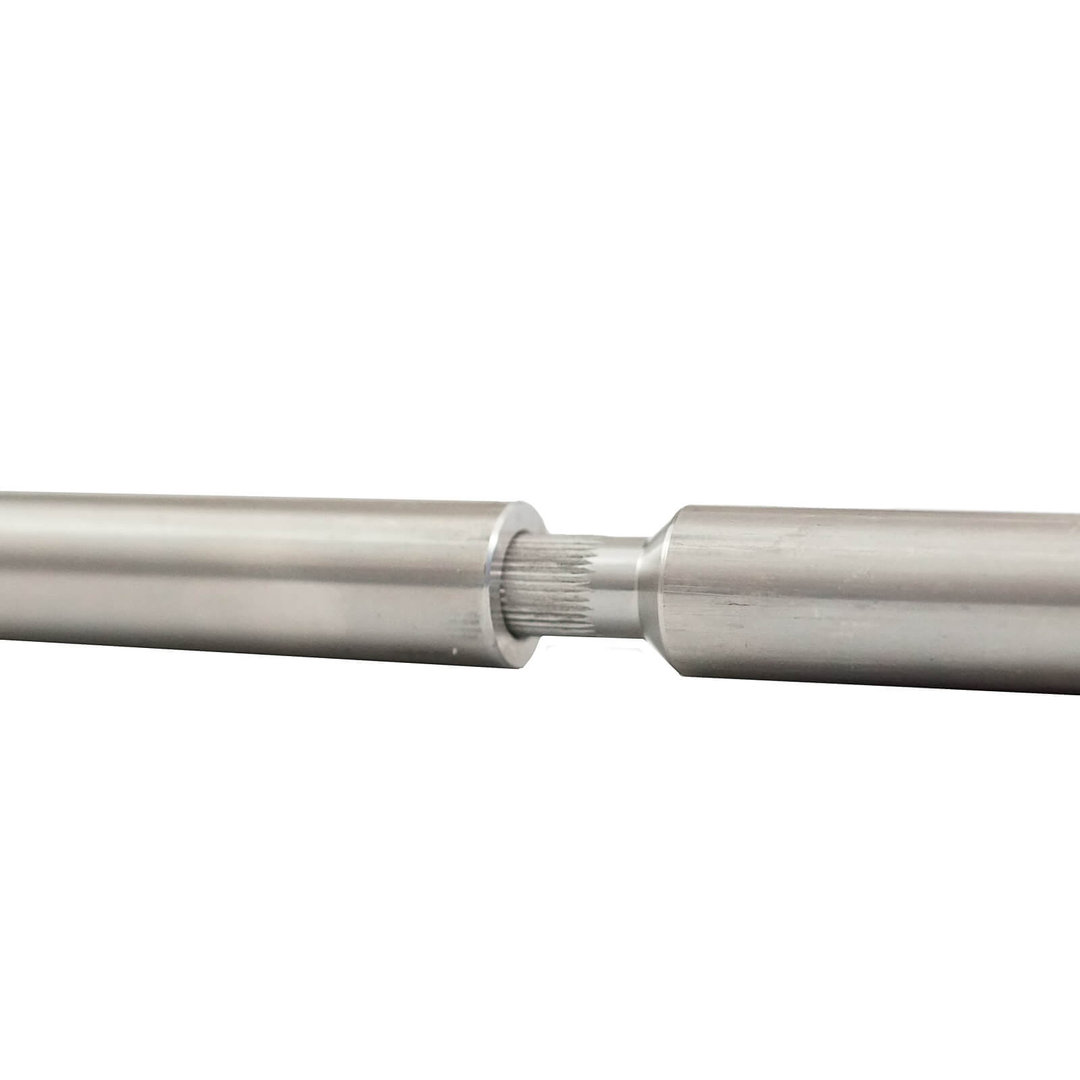

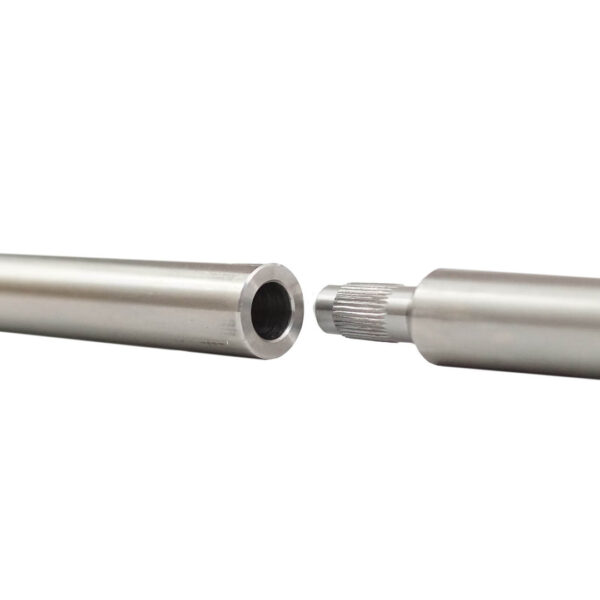

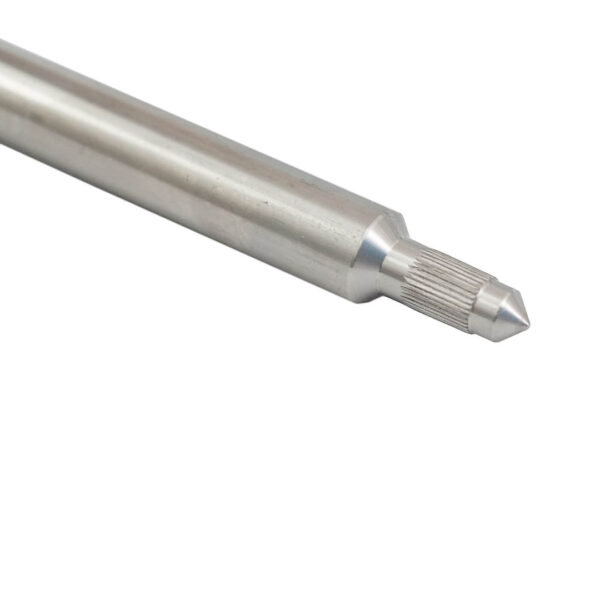

• Verbindung: Ohne Querschnittsverdickung – mit Rändelzapfen (hohe Zugfestigkeit)
• Erweiterbar: Beliebig viele Verlängerungen nachrüstbar
• Zubehör: Anschlussklemme für Flachleiter bis 40 mm oder Rundleiter Ø 8–10 mm
• Norm: Entspricht DIN EN 62561, EN 62305
• Anwendungsbereich: Blitzschutz, Erdung, Fundamenterder
• Witterungs- & korrosionsbeständig

Zubehör im Detail:

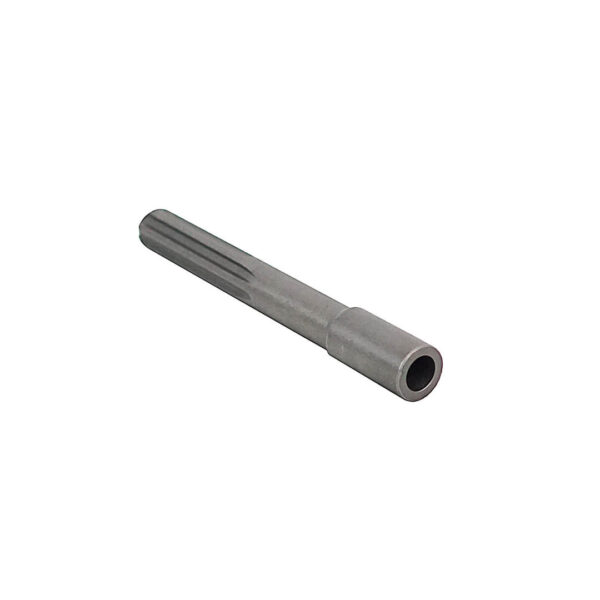

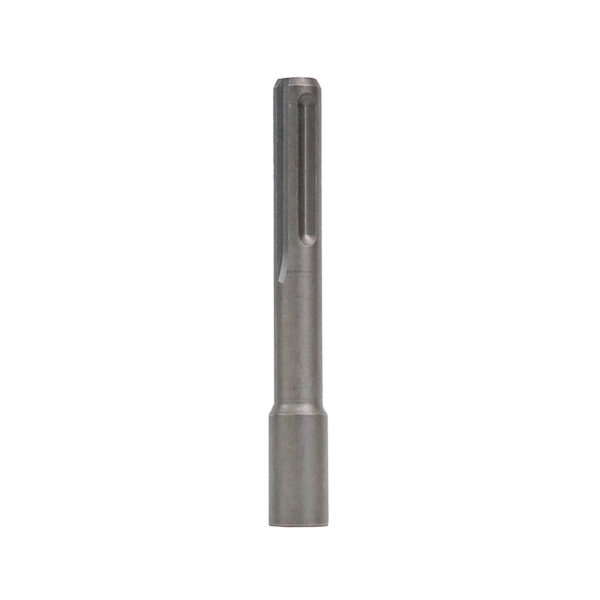

SDS Max Schlagkopf für Tiefenerder Ø 20 mm

• Kompatibel mit SDS Max Bohrhammer (18 mm Schaftdurchmesser)
• Aufnahmedurchmesser: Ø 13,5 mm
• Länge: 16 cm – robuster Stahl

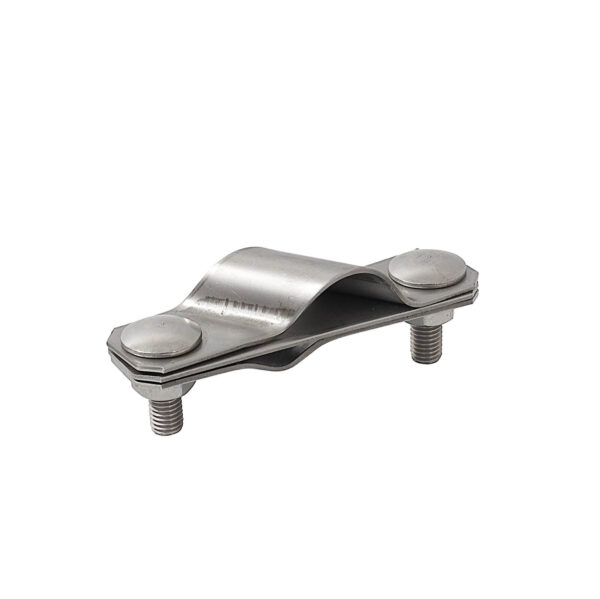

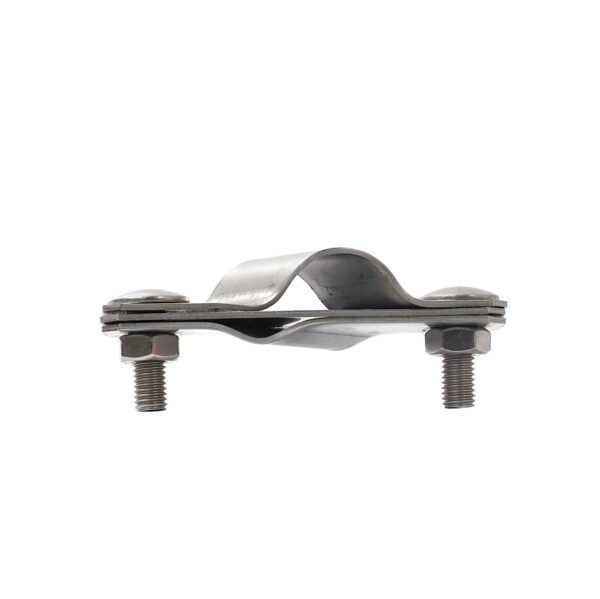

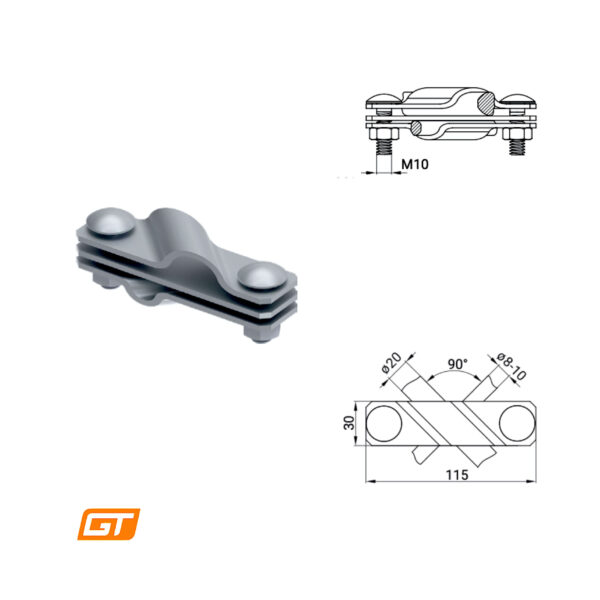

Anschluss-Schelle (diagonal)

• Zum diagonalen Verbinden von Flach- und Rundleitern mit Staberdern
• Klemmbereich: Flachleiter bis 40 mm / Rundleiter Ø 8–10 mm
• Material: Edelstahl V2A

Anschluss-Klemme (Kreuzverbinder L-65)

• Kreuz- und Parallelverbindung von Tiefenerder Ø 20 mm mit Rundleiter Ø 8–10 mm oder Flachband
• Schrauben: 4x M8 x 25
• Material: Edelstahl

Schlagspitze aus feuerverzinktem Stahl

• Material: Stahl, feuerverzinkt – für optimalen Korrosionsschutz
• Anwendung: Für das Einschlagen des ersten Tiefenerderstabs Ø 20 mm oder Rohrerder Ø 27 mm
• Funktion: Stabile Verbindung zum ersten Erdungsstab
• Vorteil: Bessere Haltbarkeit im Erdreich als galvanisch verzinkte Spitzen
• Abmessungen: Ø 20 mm
• Hinweis: Feuerverzinkung bietet durch Legierungsschicht und dickere Zinkschicht deutlich besseren Korrosionsschutz als galvanische Verzinkung – ideal für den dauerhaften Erdeinsatz

Einsatzgebiete:

• Blitzschutzsysteme
• Erdungsanlagen
• Potentialausgleich
• Gebäudetechnik, Garten, Industrie, PV-Anlagen

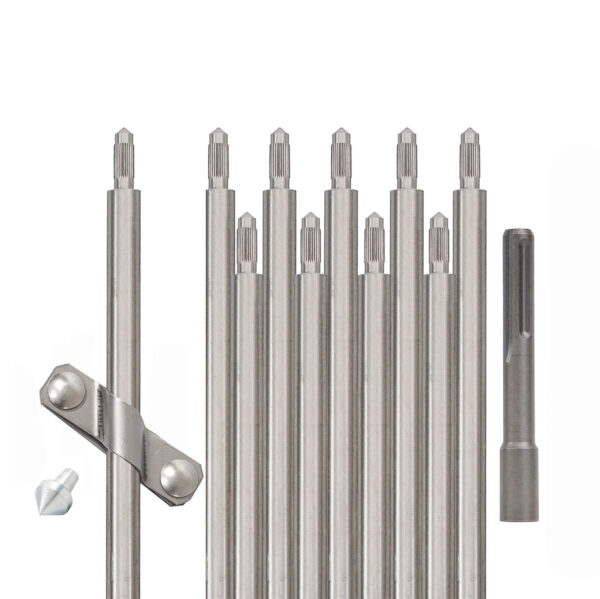

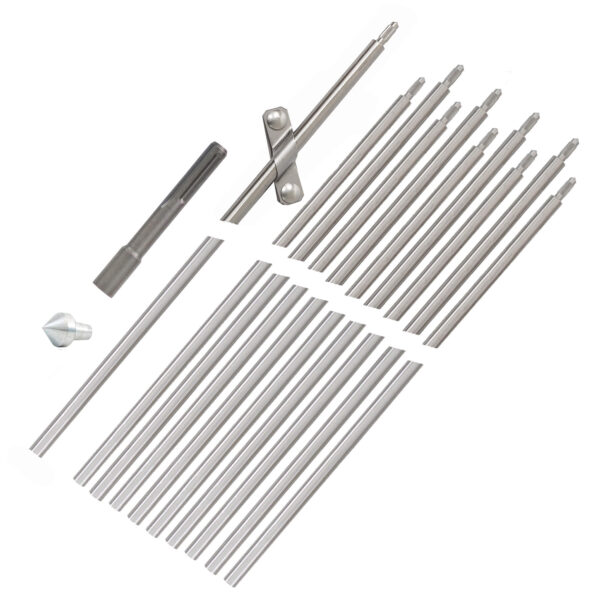

Lieferumfang (je nach Auswahlmenü):

• 1x Tiefenerder-Stab Ø 20 mm (1m Länge)
• 1x Anschluss-Schelle diagonal
• 1x Anschluss-Klemme (Kreuzverbinder)
• 1x SDS Max Schlagkopf
• 1x Stahl-Schlagspitze, feuerverzinkt
• Sets mit 3, 4, 5, 9 oder 10 m Länge (inkl. Zubehör, je nach gewählter Variante)

Hinweis:

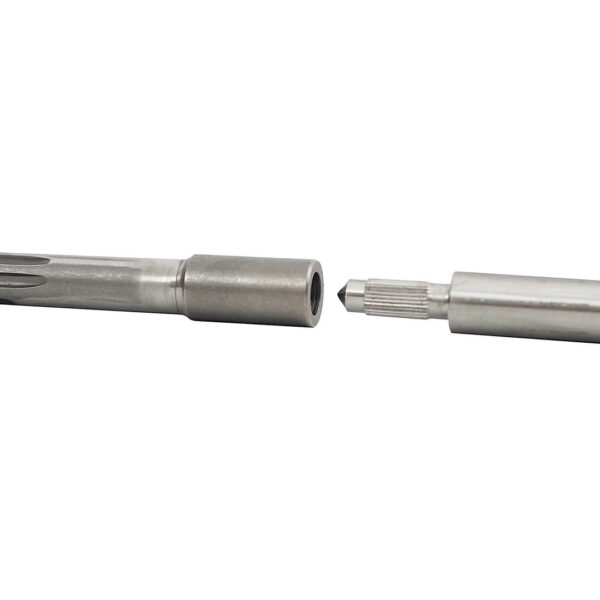

Dank des modularen Systems können bei Bedarf zusätzliche 1m-Stangen zur Verlängerung nachbestellt werden. Der Schlagkopf ermöglicht den Einsatz mit SDS Max-Bohrhämmern – für eine schnelle und effiziente Installation.
