Steuerung für Hauswasserwerk Druckschalter Trockenlaufschutz 5-Wege-Verteiler 1"

37,90 €

inkl. MwSt. zzgl. Versand
Auf Lager
Lieferzeit: 1 Tag(e)

Beschreibung

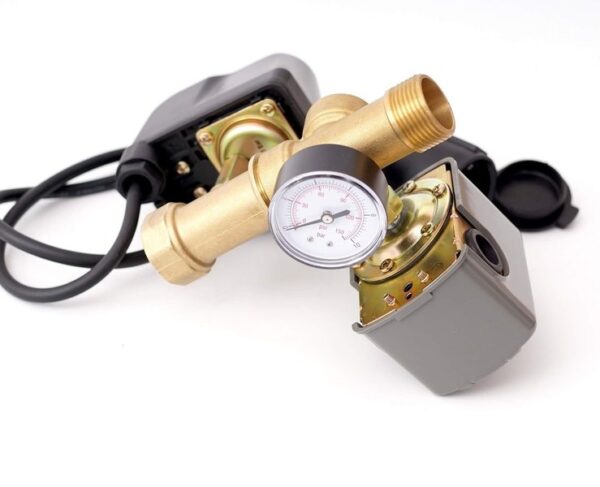

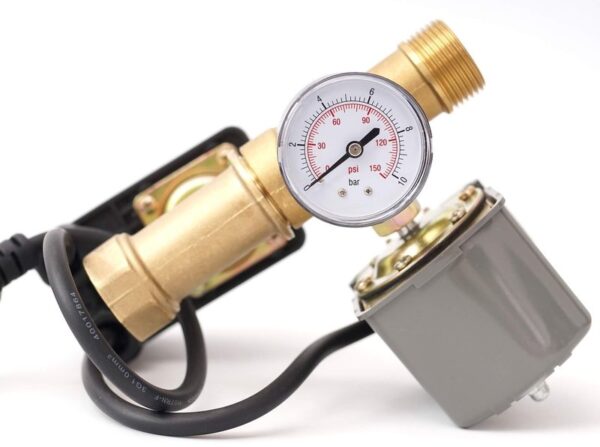

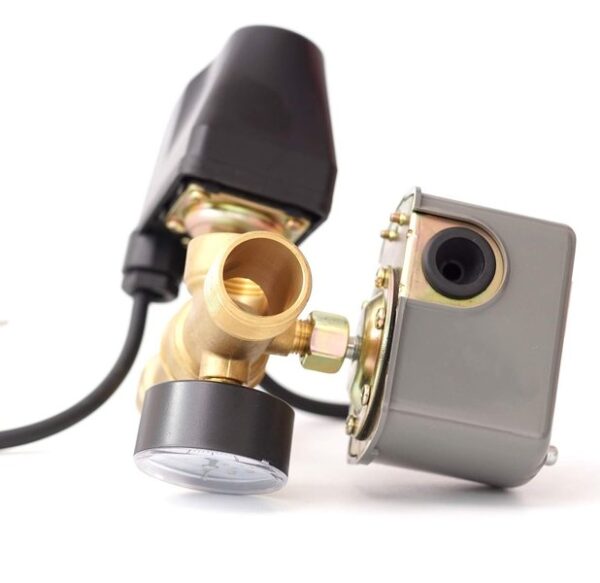

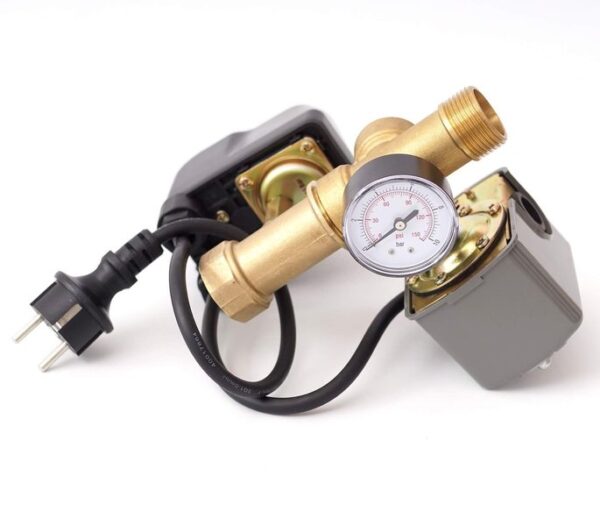

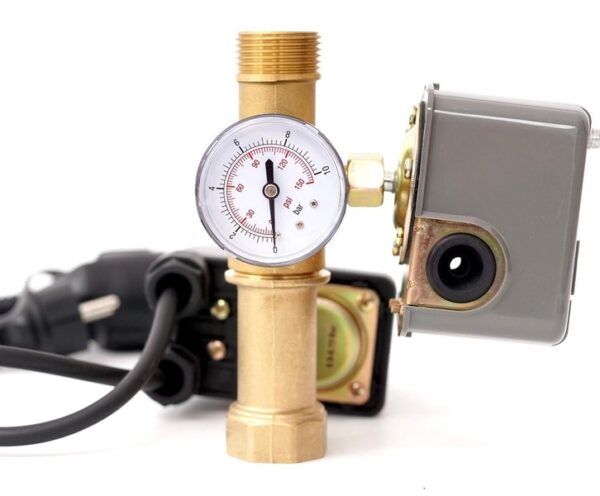

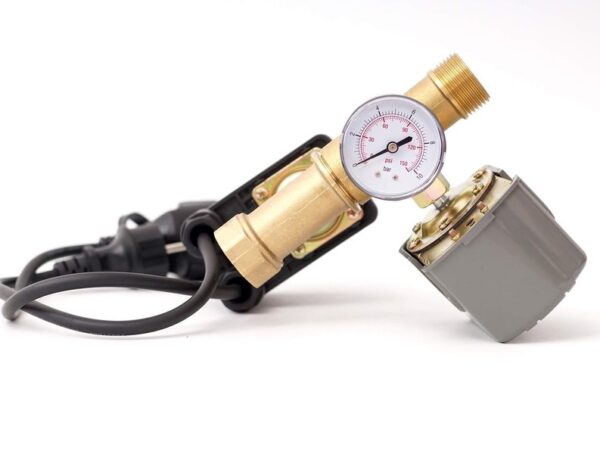

SK-AQUA Line Steuereinheit für Hauswasserwerke inkl. Trockenlaufschutz

(bestehend aus Druckschalter + 5-Wegeverteiler aus Messing + Manometer + 3-Wege-Verteiler aus Messing + Trockenlaufschutz)


(für Pumpen mit max. Stromaufnahme von 2000W/10A)


LIEFERUMFANG aus folgenden fünf Einzelteilen:


(1x) 3-Wege-Verteiler aus Messing DN25 1" DN13 1/4":

1 x 1" Innengewinde

1 x 1" Außengewinde

1 x 1/4" Innengewinde

Länge: 7 cm


(1x) Druckschalter SK-2


Funktionsprinzip Druckschalter SK-2:

(Verwendung nur mit einem Druckkessel!)

Schaltet die Pumpe ein/aus je nach Druck im Druckkessel.


Spannung: 230V / 10A

Innengewinde: 1/4"

Einschaltdruck: 1,2 - 2,6 bar (einstellbar)

Ausschaltdruck: 2,1 - 5 bar (einstellbar)

Max. Druck: 5 bar


(1x) 5-Wege-Verteiler aus Messing DN25 1" DN13 1/4":

2 x 1" Innengewinde

1 x 1" Außengewinde

1 x 1/4" Innengewinde

1 x 1/4" Außengewinde

Länge: 9 cm

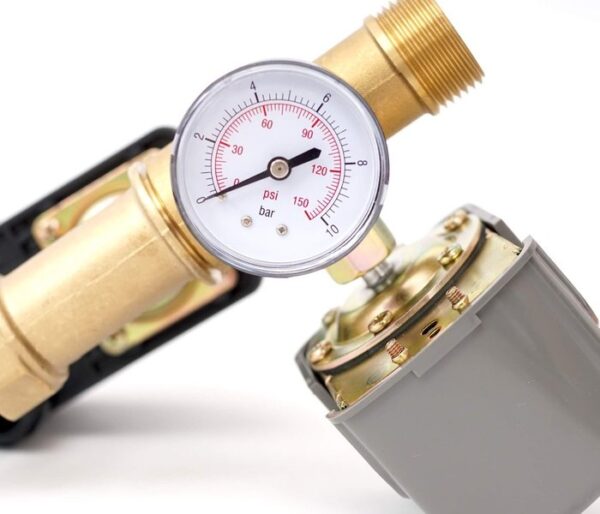

(1x) Manometer

Anschluss: 1/4"

Anzeigenbereich: 0 - 10 bar

Durchmesser: ca. 5 cm


(1x) Trockenlaufschutz PS-05B

Spannung: 230V / 50Hz

Außengewinde: 1/4"

Ausschaltdruck (werksseitig): 0,75 - 0,9 bar (einstellbar über Stellschraube von 0,15 - 0,9 bar)

Mindestdruck: 1,2 bar

Max. Wassertemperatur: 35 °C

Schutzklasse: IP44

Funktionsprinzip Trockenlaufschutz PS-05B:

Sobald der Wasserdruck auf ca. 0,75 - 0,9 bar fällt, wird der Stromkreis unterbrochen, damit die Pumpe nicht trocken läuft.

Der Abschaltdruck ist werksseitig auf ca. 0,75 - 0,9 bar eingestellt.

Der Trockenlaufschutz hat eine Einstellmöglichkeit über Einstellschrauben den Abschaltdruck zwischen 0,15 - 0,9 bar einzustellen.

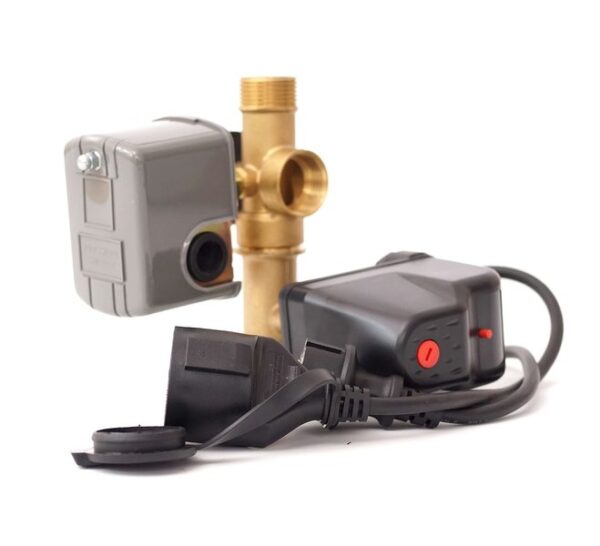

Funktionsprinzip der roten Taste des Trockenlaufschutzes:

Sie müssen diese rote Taste (=roter Schalter) nur drücken, sobald Sie die Wasserpumpe zum ersten Mal starten. Danach müssen Sie diesen roten Druckschalter (=rote Taste) nicht mehr manuell einschalten. Ferner kann dieser Druckschalter die Wasserpumpe entsprechend dem voreingestellten Druck automatisch starten und stoppen. Falls sich kein Wasser in der Leitung befindet, brauchen Sie die Taste nicht zu drücken. Wenn Sie diese rote Taste drücken während die Pumpe läuft, kann die Pumpe sofort außer Betrieb genommen werden.


Alle Teile werden als Bausatz zur selbständigen Montage geliefert.
