Pumpensteuerung Inverter für Pumpen Gartenpumpen Tiefbrunnenpumpen 0,37-1,5kW

Pumpensteuerung IVR-02M - Inverter System

( voreingestellter Wasserdruck wird durch Änderung der Pumpenmotordrehzahl konstant gehalten )

Für Pumpen von 0,37kW bis 1,5kW

Spannung: 230V / 50/60 Hz ±10% / 12A

Max. Arbeitsdruck: 10 bar

Druckeinstellbereich: 1 - 9 Bar

Max. Wassertemperatur: 50°C

Schutzklasse: IP55

Geeignet für Garten-, Tauch-, Tiefbrunnenpumpen usw.

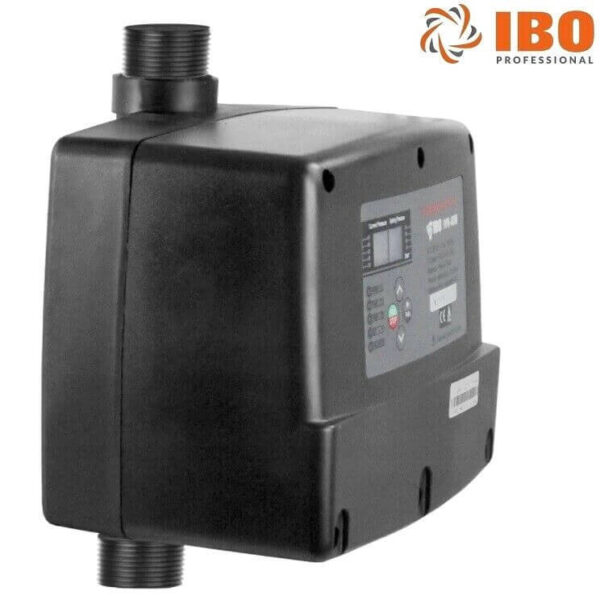

Die intelligente Pumpensteuerung, Modell IVR-02M, ist ein einfach zu bedienendes Steuer- und Überwachungssystem für den direkten Anschluss von einphasigen Tauchpumpen, Oberflächenpumpen, Unterwasserpumpen usw. von 0,37 KW bis 1,5 KW (0,5 PS bis 2 PS), das den voreingestellten Wasserdruck durch Änderung der Pumpenmotordrehzahl konstant hält.

Das Modell IVR-02M verfügt über mehrere Betriebsmodi, die sich an verschiedene elektrische Installationen anpassen lassen.

VORTEILE DURCH DEN EINSATZ DES SYSTEMS

- Energieeffizienz: Im Vergleich zur herkömmlichen Wasserversorgung spart ein Wasserversorgungssystem mit konstantem Druck und Frequenzumrichter 30-60% Energie.

- Umfassender Schutz: Das System verfügt über die umfassendste Schutztechnologie für Überstrom, Überspannung, Unterspannung, Kurzschluss, Laufradblockade, die Fähigkeit, die Pumpe vor Trockenlauf zu schützen, ohne Sonden/Sensoren im Brunnen zu installieren.

- Einfache Bedienung: alle Funktionen können auf Knopfdruck ausgeführt werden, ohne dass Spezialisten für die Programmierung benötigt werden.

- Zuverlässigkeit für viele Jahre des Betriebs von Pumpen: Das durchschnittliche Drehmoment und der Verschleiß an der Welle werden durch die Verringerung der durchschnittlichen Drehzahl reduziert, was eine längere Lebensdauer der Pumpe gewährleistet. Dank der eingebauten Sanftanlauf- und Sanftauslauffunktion eliminiert das Gerät den hydraulischen Hammer (der hydraulische Hammereffekt ist ein plötzlicher Druckanstieg, der mit einem schnellen Stopp oder Start des Flüssigkeitsstroms einhergeht).

- Es besteht die Möglichkeit, den Betrieb von zwei Pumpen zu steuern, die das System versorgen.

ANWENDUNG:

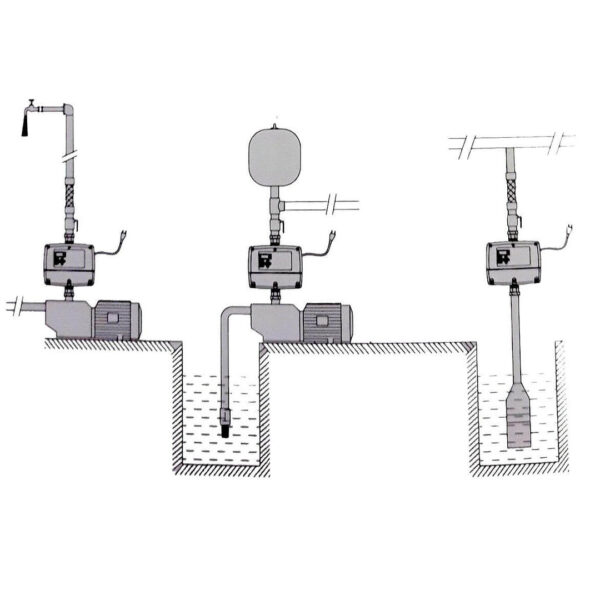

Das IVR-02M ist überall dort nützlich, wo es notwendig ist, einen konstanten Wasserdruck im System aufrechtzuerhalten und eine Pumpe oder eine Gruppe von zwei Pumpen zu steuern und zu schützen. Das IVR-02M steuert das automatische Ein- und Ausschalten und passt die Motordrehzahl an die Anforderungen der Anlage an.

Typischer Verwendungszweck:

- Häuser

- Wohnungen

- Ferienhäuser

- Bauernhöfe

- Brunnenwasserversorgung

- Bewässerung von Gewächshäusern, Gärten, Feldern

- Sammlung und Nutzung von Regenwasser

Grundlegende Installationsangaben:

Zulässige Umgebungstemperatur: -10°C - +40°C

Zulässige Umgebungsfeuchtigkeit 20% - 90% RH ( = relative Luftfeuchtigkeit)

Zulässige Flüssigkeitstemperatur: 0°C - +50°C

Schutzart: IP55

Einbaulage: Vertikal

Einlassanschluss: G 1 1⁄4"

Auslassanschluss: G 1 1⁄4"

Mindestvolumen des Membrantanks: 2L

Nennausgangsleistung: 0,37 KW - 1,5 KW (0,5 HP - 2 HP)

Nenneingangsspannung: AC160-250V/50-60HZ (einphasig)

Max. Pumpen-Nennstrom: 12A

Nennausgangsspannung: AC 230V / 20-60Hz (einphasig)

Nominale Ausgangsspannung der Zusatzpumpe: AC 230V / 50 Hz (einphasig)

Reaktionszeit bei ausgelöster Überlast 5 s - 5 min.

Druckeinstellbereich: 1 - 9 bar

Ausgelöste Reaktionszeit bei offener Phase: <5 s

Auslösezeit für Kurzschluss: <0,1 s

Auslösezeit bei Über-/Unterspannung: <5 s.

Auslösezeit mit Trockenlauf: 6s

Wiederanlaufzeit bei Überlast: 30 min.

Rückstellzeit für Überspannung / Unterspannung: 5 min.

Selbstrückstellzeit für Trockenlauf: 8s, 1 min, 10 min, 30 min, 1 h, 2 h ...

Bei Überspannung ausgelöste Deaktivierung: 270V

Auslösung bei Unterspannung: 100V

Flüssigkeitsstand-Übertragungsstrecke: ≤1000 m

Kontrollmerkmale: doppelte Durchflusskontrolle und Druckregelung

Kontrollmethode: Manuell / Automatisch

Kenndaten der Durchflussregelung: Impulssondenelektrode und Strömungsschalter

Kenndaten der Druckregelung: Drucksensor 24 V, 4-20 mA

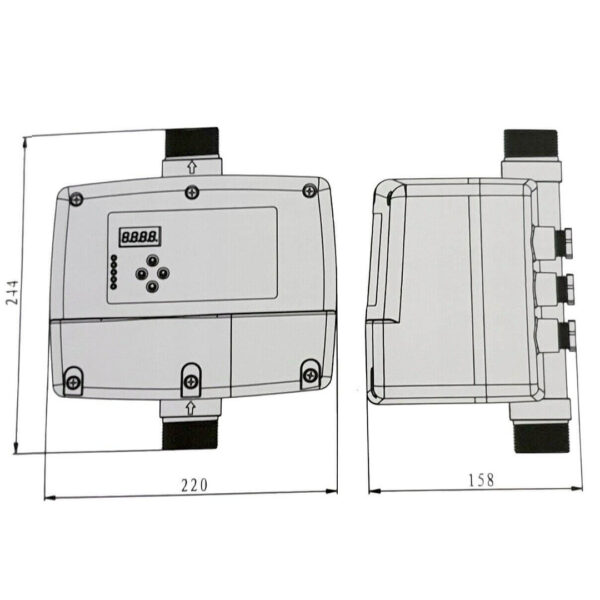

Abmessungen der Einheit (L/B/H): 244/220/158 mm

Schutzfunktionen:

- Trockenlaufschutz

- Überlastung der Pumpe

- Über- und Unterspannung

- Kurzschluss

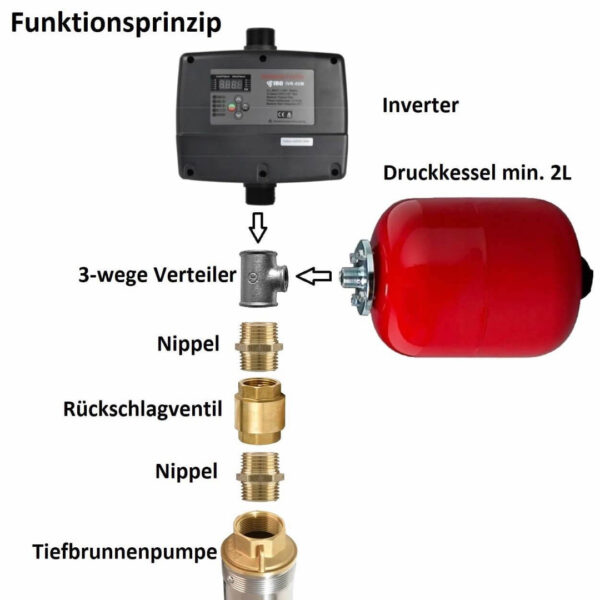

Damit das System 100% störungsfrei arbeitet, empfehlen wir einen Druckkessel (Ausdehnungsgefäß) mit min. 2L als Druckausgleich.

Lieferung ohne Mehrwegeverteiler.

Der muss je nach Leitungsdurchmesser von 1" bis 1,5" separat bestellt werden.

Lieferumfang:

1x IBO Inverter IVR-02M
