Pumpensteuerung Druckschalter SK PC-12 blau für Pumpe Gartenpumpe Hauswasserwerk

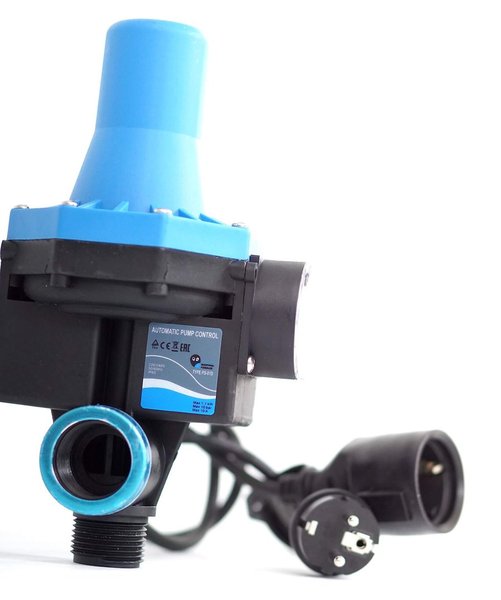

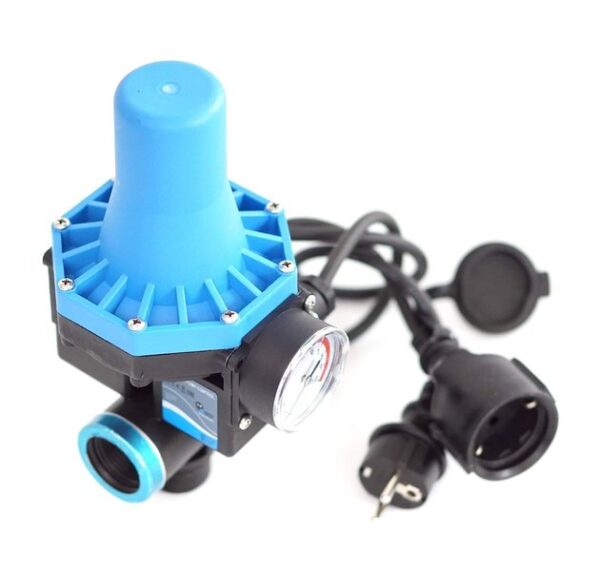

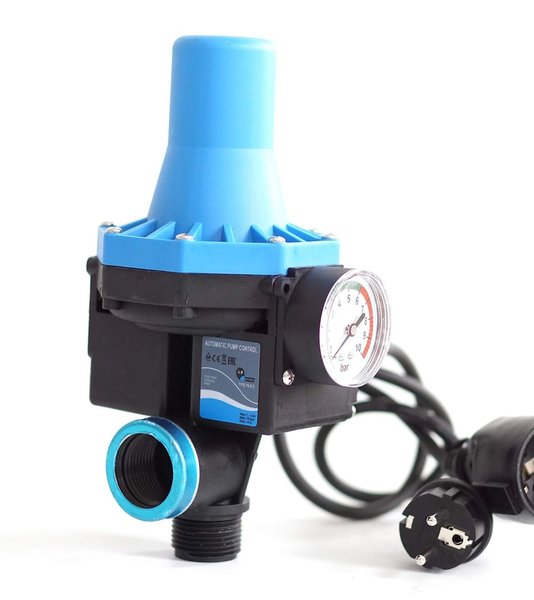

SK Pumpensteuerung Typ PC-12 (mit 2x Kabel)

mit eingebauten Trockenlaufschutz und Manometer

Geeignet als Steuerung von Hauswasserwerken, Tiefbrunnenpumpen, Tauchpumpen und Kreiselpumpen.

Automatisches Ein- und Ausschalten der Pumpe bei Öffnen/Schließen des Wasserhahns

Integrierter Trockenlaufschutz und integriertes Manometer

Funktionsweise:

- Startet die Pumpe bei Öffnung des Wasserhahnes

- Einschaltdruck ab Werk 1,5 bar

- Stoppt die Pumpe zeitverzögert nach dem Schließen des Wasserhahnes

- Trockenlaufschutz schaltet die Pumpe bei Wassermangel (kein Wasserduchfluss) automatisch ab

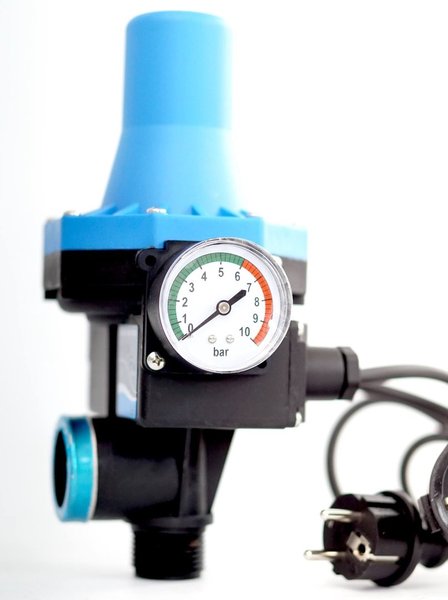

- Manometer zur Druckanzeige

- LED Betriebsanzeige und Zustandsanzeige bei Fehler (Trockenlaufschutz)

- Resettaste für Neustart nach Trockenlaufabschaltung

Technische Daten der Pumpensteuerung:

Betriebsspannung: ~ 220-240 V // 50/60 Hz

Max. Stromstärke: 10 A für Pumpen bis 1.1kW

Max. Leistung: ca. 1.1 kW

Schutzklasse: IP54

Max. Arbeitsdruck: 10 bar

Einschaltdruck: 1,5 bar

Anschluss Einlass: 1" Innengewinde

Anschluss Auslass: 1" Außengewinde

Volumenstrom: ca. 150 Liter/min

Manometer: 0-10 bar

Kabellänge: ca. 50 cm mit Stecker und 50 cm mit Kupplung (Steckdose)

Gewicht: ca. 1,3 kg

Abmessungen ( L x B x H ): 15 cm x 13 cm x 23 cm

Einbaulage: horizontal oder vertikal

Max. Wassertemperatur: 60 °C

Installation

Der Höhenunterschied zwischen der Pumpensteuerung und der letzten Zapfstelle darf 15 m nicht überschreiten. Der Höhenunterschied bzw. die Leitungslänge zwischen Pumpe und Pumpensteuerung unterliegt keinen Beschränkungen, außer der Pumpenleistung. Die Pumpensteuerung muß absolut senkrecht montiert werden (nicht liegend oder schräg), damit eine einwandfreie Funktion gewährleistet ist. Zum korrekten Ein- und Abschalten der Pumpe muß diese einen Mindestdruck von ca. 2,2 bar liefern.
Für Pumpenmotoren mit einer Leistung über 1,5 KW oder für Drehstrommotoren (380 V; 3 Phasen) müssen Sie die Pumpensteuerung in Verbindung mit einem Schaltschütz installieren.
