IBO PC-60 Automatische Pumpensteuerung Druckschalter für Gartenpumpen bis 2,2kW

IBO PC-60 Automatische Pumpensteuerung Druckschalter mit Trockenlaufschutz & Rückschlagventil für Pumpen bis 2,2 kW

Die IBO PC-60 Pumpensteuerung ist die smarte Lösung zur automatischen Steuerung von Gartenpumpen, Tiefbrunnenpumpen und Hauswasserwerken bis 2,2 kW. Sie überwacht zuverlässig Druck und Durchfluss, schützt Ihre Pumpe vor Trockenlauf und verlängert so die Lebensdauer Ihrer Anlage.

Dank regulierbarem Ein- und Ausschaltdruck, integriertem Rückschlagventil und übersichtlicher LED-Anzeige ersetzt der PC-60 klassische Druckschalter und macht Ihre Pumpenanlage komfortabler und sicherer.

Ob mit oder ohne Druckbehälter – der PC-60 sorgt für maximale Betriebssicherheit in Ihrem Wassersystem.

Vorteile & Funktionen:

• Automatische Pumpensteuerung für Pumpen mit einer Leistung bis 2,2 kW
• Einstellbarer Einschaltdruck (L): 0,5 – 6 bar (Modus 1 und Modus 2)
• Einstellbarer Ausschaltdruck (H): 0,8–9,8 bar (nur Modus 2)
• Trockenlaufschutz für maximale Sicherheit
• Integriertes Rückschlagventil gegen Rückfluss

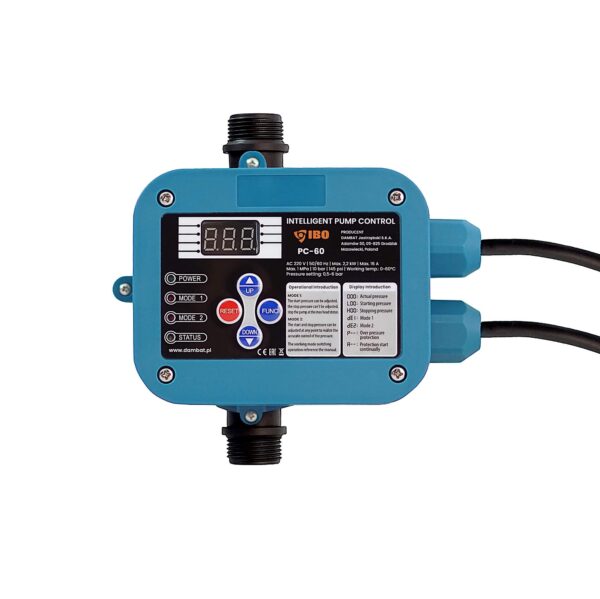

• LED-Anzeigen für Betrieb, Störung & Stromversorgung
• Mit oder ohne Druckbehälter einsetzbar
• Digitale Druckanzeige & Reset-Funktion
• Einfache Montage, robuste Bauweise (IP65)
• Bei Installation mit Tank kann der Einschalt- und Ausschaltdruck eingestellt werden
• Bei Installation ohne Tank kann nur der Einschaltdruck eingestellt werden.

Technische Daten:

• Spannung: 230 V / 50 Hz
• Max. Leistung der gesteuerten Pumpe: bis 2,2 kW / 16 A
• Max. Betriebsdruck: 10 bar

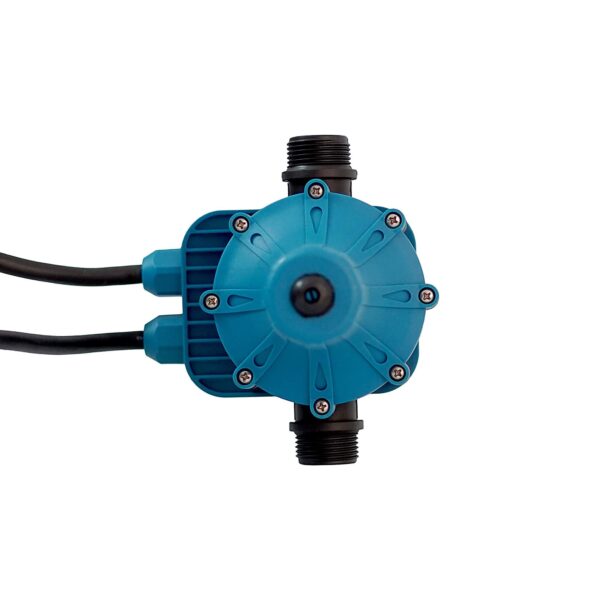

• Anschlüsse: 1" Außengewinde (DN25)
• Max. Umgebungstemperatur: 40 °C
• Max. einstellbarer Differenzdruck zum Ein- und Ausschalten: 7 bar
• Min. einstellbarer Differenzdruck zum Ausschalten und Einschalten: 1 bar
• Schutzart: IP65
• Gewicht: ca. 1,6 kg
• Maße ( L x B x H ): 25 × 17 × 17 cm


Lieferumfang:

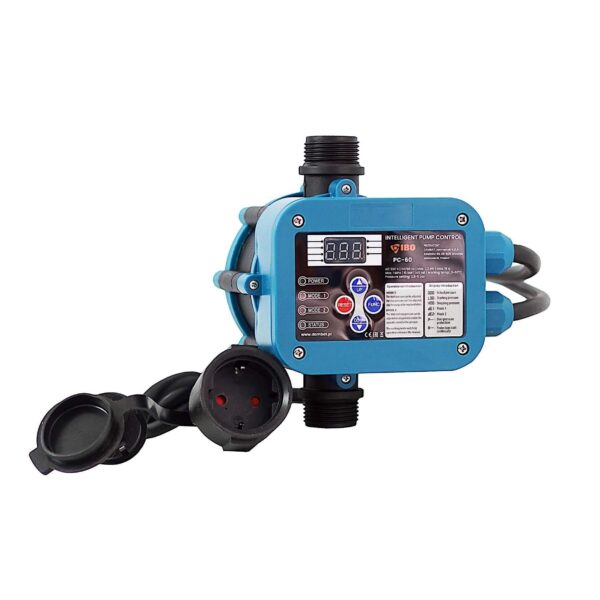

• IBO PC-60 Pumpensteuerung mit Kabeln & Stecker
• Integriertes Rückschlagventil
• Bedienungsanleitung

Ideal für Hauswasserwerke, Gartenbewässerung, Brunnenanlagen & mehr.
Mit der IBO PC-60 Pumpensteuerung holen Sie sich Zuverlässigkeit, Sicherheit & Komfort in Ihr Wassersystem.

Erste Inbetriebnahme:

Der PC-60-Controller kann in zwei Modi betrieben werden. Die Modi werden mit dem Schalter „FUNC” eingestellt. Nach dem Anhalten der Pumpe wird durch kurzes Drücken der Taste „FUNC” die Pumpe manuell gestartet.

Um den Modus von „Mode 1” auf „Mode 2” umzuschalten und umgekehrt, drücken Sie die Taste „FUNC”, woraufhin die Meldung „dE1” angezeigt wird. Dies bedeutet, dass der Modus „Mode 1” gestartet wurde. Um den Modus „Mode 2” zu starten, drücken Sie nach dem Drücken der Taste „FUNC” die Pfeiltaste nach unten, bis die Meldung „dE2” angezeigt wird. Durch erneutes Drücken der Taste „FUNC” gelangen Sie zu den Einstellungen für Ein/Aus, je nach ausgewähltem Status. Mode 1 – dE1

Modus 2 – dE2

Modus 1 wird durch die Leuchte „Mode 1” angezeigt, Modus 2 durch die Leuchte „Mode 2”.

Modus 2 – Druckkontrolle

Die Einstellung dieses Modus bewirkt, dass das Gerät die Druckkontrolle des Systems übernimmt. Der Benutzer stellt den Ausschalt- und Einschaltdruck mit den beiden Pfeilen „aufwärts” und „abwärts” ein. Die Druckeinstellung wird mit den Symbolen „L” und „H” angegeben.

Einstellbereich:

Einschaltdruck „L” – 0,5 – 6 bar

Ausschaltdruck „H” – 0,8 – 9,8 bar

In diesem Modus schaltet das Gerät die Pumpe aus, sobald der Ausschaltdruck erreicht ist. Die Abschaltung erfolgt ca. 3 Sekunden nach Erreichen des Ausschaltdrucks, und die gelbe Kontrollleuchte „Status” erlischt. In diesem Modus sollte das Gerät arbeiten, wenn es mit einem Druckbehälter zusammenwirkt.

Der Abschaltdruck sollte nicht auf Werte eingestellt werden, die nahe am maximalen Druck liegen, den die Pumpe erzeugt. Der Abschaltdruck im Druckregelungsmodus sollte mindestens 0,3-0,5 bar unter dem maximalen Druck liegen, den die Pumpe erzeugt. Es ist auch wichtig, darauf zu achten, dass die Druckdifferenz zwischen dem Einschalt- und dem Abschaltdruck nicht zu gering ist. In diesem Fall würde die Pumpe sehr häufig starten, was zu einem Ausfall führen kann, dessen Reparaturkosten vom Benutzer zu tragen sind.

Achtung:

Für den ordnungsgemäßen Betrieb des Steuergeräts pc-60 ist eine horizontale Montage (d.h. Wasseranschlüsse vertikal oben/unten) erforderlich. Bei vertikaler Montage (d.h. Wasseranschlüsse links/rechts) funktioniert das Gerät nicht ordnungsgemäß.

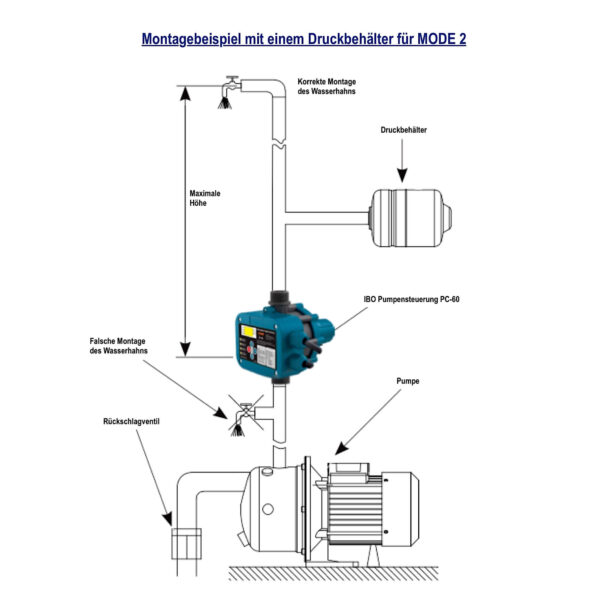

Modus 2 – in diesem Modus kann das Steuergerät nur in Verbindung mit einem Druckbehälter betrieben werden.

Modus 1 – Durchflusskontrolle

Bei Einstellung dieses Modus arbeitet das Gerät im Durchflusskontrollmodus. Wenn der Wasserhahn auf der Empfängerseite geschlossen wird, erkennt das Gerät, dass kein Wasser mehr in der Leitung fließt, und schaltet die Pumpe aus. In diesem Modus stellt der Benutzer nur den Einschaltdruck mit den beiden Pfeilen „auf“ und „ab“ ein. Einstellbereich: Einschaltdruck „L” – 0,5 – 6 bar. Die Pumpe schaltet sich ca. 5 Sekunden nach Unterbrechung des Durchflusses aus. Durch Öffnen des Wasserhahns fließt wieder Wasser, wodurch die Pumpe eingeschaltet wird.

Der Abschaltdruck sollte nicht auf Werte eingestellt werden, die nahe am maximalen Druck liegen, den die Pumpe erzeugt. Es ist zu beachten, dass das gesamte System/die gesamte Anlage dicht sein muss, da jede Undichtigkeit vom Steuergerät als Öffnen des Wasserhahns interpretiert werden kann, was zum Start der Pumpe führt. Der Betrieb der Pumpe kann in diesem Fall zu Überschwemmungen und Schäden an der Pumpe und anderen Gegenständen sowie an den in der Nähe befindlichen Räumen führen. In einem solchen Fall haftet der Hersteller nicht für Schäden.

Trockenlauf-Erkennungsfunktion

Der Regler verfügt über eine Trockenlaufschutzfunktion (Betrieb der Pumpe ohne Wasser oder ohne Wasserdurchfluss). Die Trockenlauf-Erkennungsfunktion wird ca. 18 Sekunden nach dem Auftreten aktiviert. Wenn ein solcher Zustand erkannt wird, schaltet das Gerät die Pumpe aus und signalisiert die Störung durch langsames Blinken der Status-LED. Wenn der Benutzer die Pumpe manuell neu starten möchte, kann er dies durch Drücken der Taste „RESET” oder „FUNC” tun. Die Pumpe nimmt ihren Betrieb auf. Wenn weiterhin kein Wasserfluss erkannt wird, kehrt sie in den Standby-Modus zurück.

Automatischer Neustart

Wenn der Benutzer die Pumpe nicht manuell startet, verfügt der PC-60-Controller über eine automatische Neustartfunktion, die 8 Sekunden nach dem Stopp den Betrieb wieder aufnimmt. Wenn weiterhin kein Wasser vorhanden ist, schaltet er die Pumpe nach 15 Sekunden aus. Wenn der Trockenlauf nach weiteren 30 Sekunden weiterhin besteht, führt das Gerät einen Neustart durch. Wenn der Trockenlauf weiterhin besteht, erfolgt ein erneuter Neustart 1 Stunde nach Erkennung des Trockenlaufs. Die Pumpe wird automatisch gestartet. Wenn das PC-60 weiterhin keinen normalen Durchfluss feststellt, kehrt es in den Wartezustand zurück, um nach einer weiteren Stunde erneut zu versuchen, die Pumpe zu starten. Die Versuche werden stündlich wiederholt, bis die Pumpe startet oder das Gerät vom Stromnetz getrennt wird. Das Gerät kann die Situation auch als Trockenlauf interpretieren, wenn der Abschaltdruck höher ist als der von der Pumpe erzeugte Druck. Dies kann passieren, wenn der Regler falsch eingestellt ist oder wenn die hydraulischen Komponenten der Pumpe beschädigt oder verschlissen sind. Das Gerät verfügt nicht über die Möglichkeit, die Trockenlaufschutzfunktion zu deaktivieren.

Überlastschutz

Die Überlastschutzfunktion funktioniert analog zum Trockenlaufschutz. Ab dem Zeitpunkt des Ereignisses gelten folgende Intervalle zwischen den automatischen Neustarts: Einschalten nach 15 Sekunden, Neustart nach 8 Sekunden, Ausschalten nach 15 Sekunden, erneuter Neustart nach 30 Sekunden und Ausschalten nach 15 Sekunden. Der nächste Neustart erfolgt nach 1 Stunde und das Ausschalten nach 15 Sekunden. Nach einem Stromausfall sollte das Gerät mit den zuvor eingestellten Parametern für das Ein- und Ausschalten gestartet werden.
