1m - 4,5m Aluminium Fangmast Fangstange Mast mit 20kg Betonsockel f. Blitzschutz

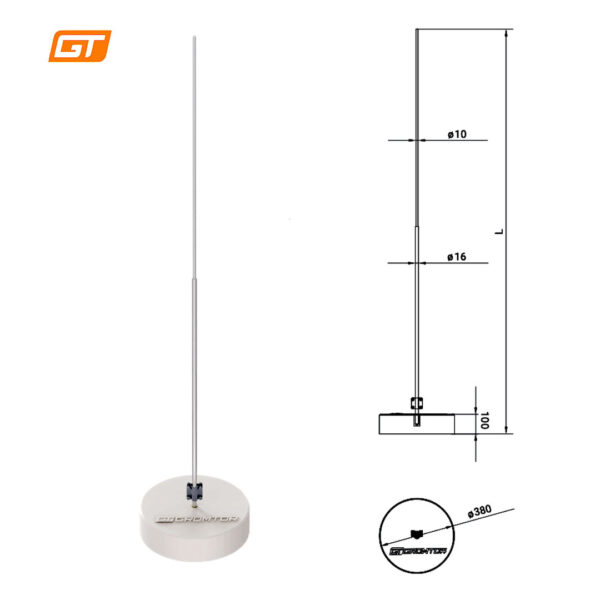

Aluminium Fangmast / Blitzschutzmast freistehend mit Betonsockel in verschiedenen Höhen

Zusammensetzung des 3-teiligen Sets:

1) Fangmast,

2) Betonsockel,

3) Kreuzverbinder L-55 (zum Verbinden von Rund- Ø 8-10 mm und Flachleiter (Erdungsband, Flachband) bis 30 mm mit Fangmast Ø16 mm).

Modell ( je nach Auswahl ):

- Höhe 1000 mm x 16 mm

- Höhe 1500 mm x 16/10 mm (verjüngte Fangstangen, 1x Betonsockel)

- Höhe 2000 mm x 16/10 mm (verjüngte Fangstangen, 1x Betonsockel)

- Höhe 2500 mm x 16/10 mm (verjüngte Fangstangen, 1x Betonsockel)

- Höhe 3000 mm x 16/10 mm (verjüngte Fangstangen, 1x Betonsockel)

- Höhe 3500 mm x 16/10 mm (verjüngte Fangstangen, 2x Betonsockel)

- Höhe 4000 mm x 16/10 mm (verjüngte Fangstangen, 2x Betonsockel - werden übereinander gestapelt)

- Höhe 4500 mm x 16/10 mm (verjüngte Fangstangen, 3x Betonsockel - werden übereinander gestapelt)

Anwendungsbereich: Blitzschutz, Erdung

Funktion: Blitzschutz von Anlagen und Objekten auf dem Dach.

Material Fangmast: Aluminium

Windlastwiderstand nach Europäischer Norm: EN 1993-1-1 und EN 1999-1-1.

Entspricht der Europäischen Norm: DIN EN 62305

Es wird empfohlen, eine Unterlage für den Betonsockel (Produktnummer: 500119) separat zu bestellen.

=================

Technische Daten Kreuzverbinder:

Anwendungsbereich: Blitzschutz, Erdung

Funktion: Verklemmen in Kreuz- und Parallelverbindung von Runddrahtleiter Ø 8-10 mm und/oder Flachleiter (Erdungsband, Flachband) bis 30 mm mit Tiefenerderstange Ø 16 mm.

Klemmbereich: für Flachleiter bis 30 mm

Klemmbereich: für Rundleiter Ø 8-10 mm

Klemmbereich: für Rundleiter Ø 16 mm

Schraube: M8 x 25 (4x)

Abmessungen: 55 x 55 mm

Material: Stahl feuerverzinkt

Entspricht der europäischen Norm: DIN EN 62561 und EN 62305

Technische Daten Betonsockel:

Gewicht: 20kg

Gewinde: M16

Betonsockel können übereinander gestapelt werden

=================

Lieferumfang: Je nach Auswahl besteht die Lieferung aus 2 bis 4 Paketen
